一、产品概述



       SCB10~13系列10kV~35kV级环氧树脂绝缘浇注配电变压器具有安全、阻燃防火、无污染、可直接安装在负荷中心。配备完善的温度保护控制系统，为变压器安全运行提供可靠保证。该产品的可靠性指标已经达到国内先进水平。频率：50Hz，容量范围：30-2500kVA，可作为工、农业电网的输配电用。



二、产品介绍



  该产品符合国家标准：GB/T10228-1997《干式电力变压器》、GB1094.1-1996《电力变压器总则》、GB1094.2-1996《电力变压器温升》、GB1094.3-2003《电力变压器绝缘水平和绝缘试验》和GB1094.5-2008《电力变压器承受短路能力》的要求。
　　SCB10~13系列10kV~35kV级环氧树脂绝缘浇注配电变压器低压绕组采用整段铜箔，连同F级匝绝缘在专用低压箔绕机上绕制。箔式线圈较好地解决了低电压、大电流线圈产品短路应力大、安匝不平衡、散热效果差、存在绕制螺旋角、人工焊接质量不稳定突出问题。同时我公司绕组端部用树脂灌封，固化成型，防潮防污，引线铜排经氩弧焊自动焊接。

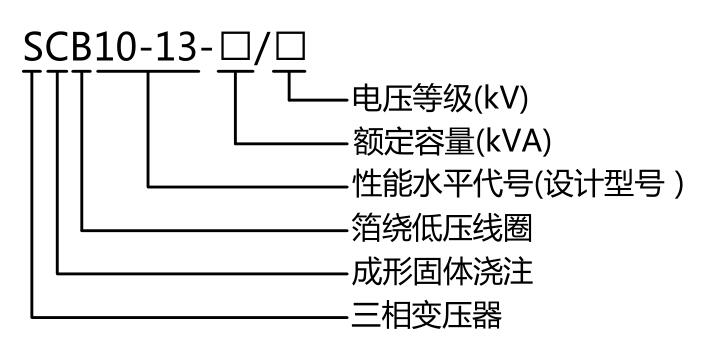

三、型号说明



四、使用条件：



SCB10~13系列电力变压器主要适用于学校、工厂、社区、高层建筑、商业中心等，可作为城市电网的输配电用。



★海拔不超过  1000m



★户内


★最高环境气温 +50℃



★最高日平均温度 +30℃


★最高年平均温度 +20 ℃

★最低气温  -50℃

★安装场所：没有腐蚀性气体、无明显污垢的环境。

可根据用户要求，提供在特殊使用条件下运行的变压器。



五、产品特点



SCB10~13系列配电变压器是具有免维护、安装简便的优点，与传统变压器相比具有以下特点：

★温控装置保护

变压器采用信号温度装置，测温元件埋设在低压线圈上半部，可自动检测并巡回显示各相线圈各自的工作温度，并有超温报警和跳闸功能。



★产品损耗低

损耗低、局部放电量低、噪音小、散热能力强，强迫风冷条件下可以150%额定负载运行。



★运行安全

安全、难燃防火、无污染，可直接安装在负荷中心，低噪音，免维护。



★体积小，便于运输安装

     体积小、重量轻、占用空间小、安装方便。



    ★经济性能好

　　SC(B)11系列产品在SC(B)9系列同类产品的基础上，空载损耗平均降低了10％，负载损耗平均降低5％。

 　★运行可靠性高

采用全新可靠的绝缘结构，采用优质的环氧树脂浇注，提高工艺水平以保证产品的靠性。

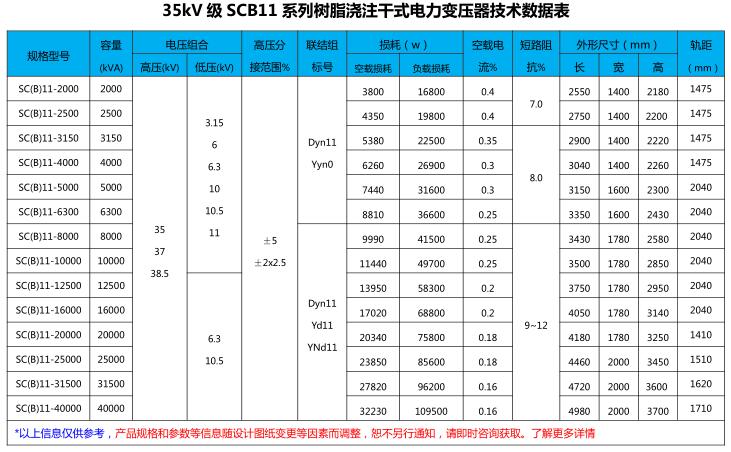

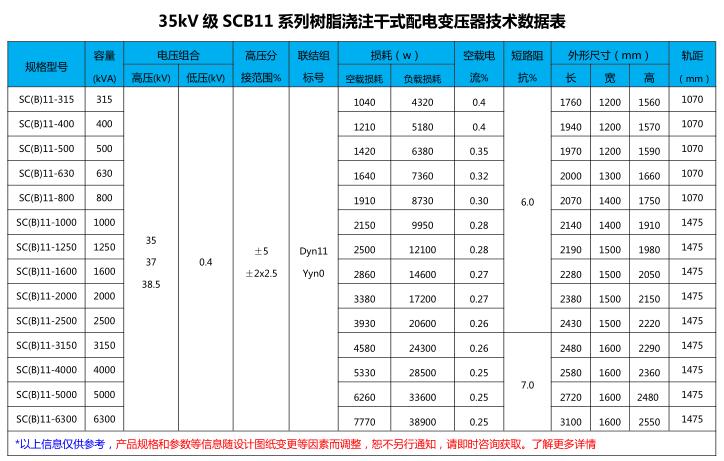

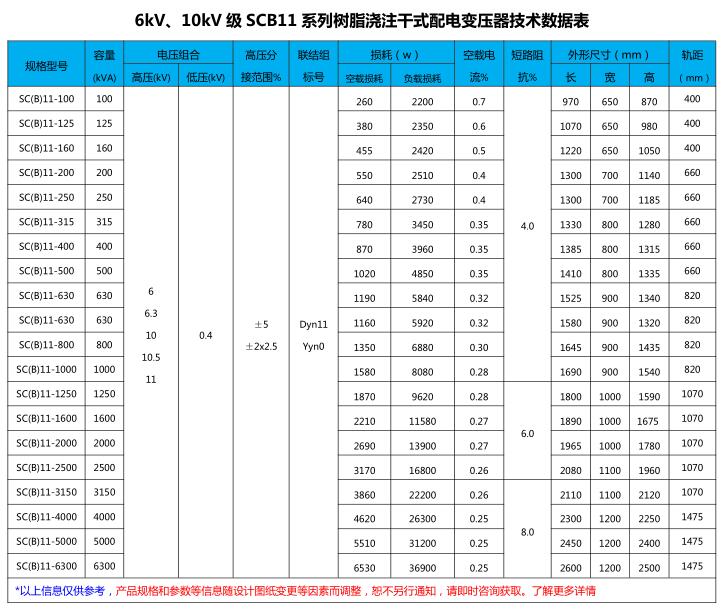

六、技术数据
