一、产品用途



广泛用于城市电网改造、住宅小区等各类公共场所及厂矿、宾馆、机场、铁路、码头高速公路等户内外场所.



二、执行标准



本产品符合下列标准：

GB/T17467-2010《高压/低压预装式变电站》

DUT537-93《6-35kV箱式变电站订货技术条件》

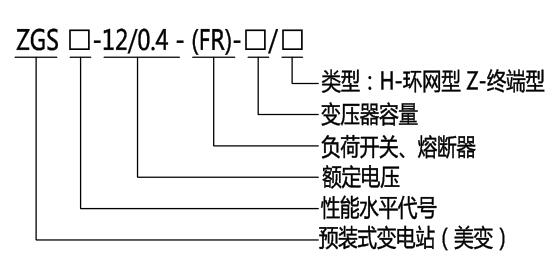

三、产品型号及含义



四、使用环境条件



★海拔高度不超过1000m；



★环境温度：-35℃-+40℃；



★相对湿度：日平均值不大于95％．月平均值不大于90%；



★安装场所：无火灾、爆炸危险、化学腐蚀性气体及通风良好的场所，倾角不大于3°。



五、功能与特点



★结构紧凑、体积小，仅为同容量国产欧式箱变的1/3-1/5左右，的大大减少了占地面积；



★全密封、全绝缘结构。无需绝缘距离，可靠保护人身安全；



★高压采用负荷开关熔断器组合电器保护；



★高压接线既可用于环网，又可用于终端，供电方式灵活．可靠性高；



★变压器性能卓越：低损耗、低噪音、低温升；过载能力强，抗短路、耐冲击能力强；



★满足各种低压馈出要求，可按方案选择．亦可自行设计；



★电缆头有200A肘型电缆接头及600A T接头两种．肘型电缆接头适用于电缆截面积为35-185mm²，T型接头为35-500mm²，电缆头的材质为铜芯和铝芯，两者均可配置全绝缘氧化锌避雷器。200A肘型电缆接头可以带负荷插拔，又可以起到隔离开关的作用。
